HRY顶置角尺式电加热器

一、主要参数

1、金属管状电热元件

额定电压：380V、220V

元件金属管允许温度：170℃~400℃

被加热介质：矿物油、水

电热器功率：1~6kw

电加热器表面负荷：1.2w/cm²、0.7w/cm²

2、电加热器伸入箱体介质中电热管发热区长度

HRY10表面负荷：1.2w/cm²—280~1660mm

HRY11表面负荷：0.7w/cm²—500~2850mm

HRY12表面负荷：1.2w/cm²—370~2210mm

HRY13表面负荷：0.7w/cm²—630~3780mm

二、用途

该电加热器用于液压润滑的介质加热，用于加热无腐蚀性的气体、液体。

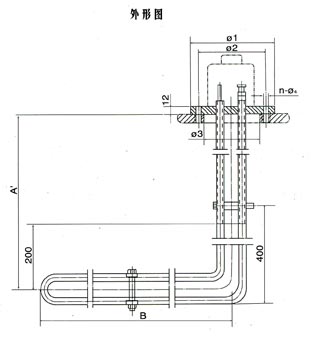

三、外形图

四、特点

该电加热器是顶置角尺式，安装在油箱顶板上，装拆、检修、更换方便。比装在油箱侧面时，连接法兰、密封垫可能漏油的现象。不需要排放油箱油液即可抽换电加热器。省去了油箱侧面抽换电加热器必须的维修空间。

该电加热器的A′尺寸，用户可因需要自定。表面负荷规格可供选择，合理的使用可减少油液碳化、烧焦；延长介质寿命。

五、标记示例

1、解示：HRY-C-A/B

A/B——电压：A-380V、B-220V

C——功率：1、2、3、4、5、6KW

HRY——顶置角尺式电加热器型号规格

①HRY10—电热管Φ16mm，表面负荷0.7w/cm²

②HRY11—电热管Φ16mm，表面负荷1.2w/cm²

③HRY12—电热管Φ16mm，表面负荷0.7w/cm²

④HRY13—电热管Φ16mm，表面负荷1.2w/cm²

2、发热区尺寸B'、Φ1、Φ2、Φ3、n-Φ4

解示：HRY10-6-A

电热管Φ16mm

电热管表面负荷0.7w/cm²

功率6kw

电压380V

发热区尺寸：B'2850mm、Φ1200mm、Φ2170mm、Φ3120mm、n-Φ416-9mm

3、定货标记示例

解示：HRY10-6-A

A'电热管发热部分中心线至油箱顶面距离尺寸（mm），该尺寸由用户根据使用要求自定。如：A′1000mm

客户需要：HRY10型，电热管Φ6mm，表面负荷0.7w/cm²）

功率：6kw

电压380V

解示：A'1000mm

电热管Φ12mm，表面负荷0.7w/cm²

功率：6kw

电压220V

A′尺寸800mm

六、HRY10顶置角尺式电加热器参数

七、HRY11顶置角尺式电加热器参数

八、HRY12顶置角尺式电加热器参数

九、HRY13顶置角尺式电加热器参数
